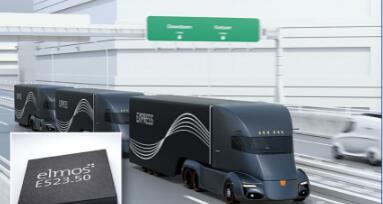

ไดร์เวอร์ฮาล์ฟบริดจ์แบบสามเฟส E523.50 สำหรับการใช้งานมอเตอร์ DC แบบไร้แปรง
20 สิงหาคม 2018 Elmos ของประเทศเยอรมนีได้ประกาศเปิดตัว E5V ไดรเวอร์ครึ่งสะพานแบบสามเฟส 72V สำหรับมอเตอร์ DC brushless (BLDC) สำหรับยานยนต์ 12 / 24V และกริดพลังงานระดับ 48V สำหรับการใช้งานด้านยานยนต์และการใช้งานในอุตสาหกรรมจากแหล่งจ่ายไฟ 24V ถึง 60V นั้นเป็นไปตามข้อกำหนดของ AEC-Q100 ระดับมาตรฐาน 0 (150 ° C)
พิน RUN แบบดิจิตอลและอินพุตแบบดิจิตอลหกตัวควบคุมตัวควบคุมเกตเกตเต็มสะพานสามตัว (ตัวขับเกตเกทด้านล่างและด้านสูงสามตัว) IC สามารถกำหนดค่าด้วยอินพุตควบคุมโดยตรงหกอินพุตหรือสามตัวเปิดใช้งานและสามอินพุต PWM (การปรับความกว้างพัลส์) สำหรับการกำหนดค่าหลังเวลาที่กำหนดสามารถสร้างหรือกำหนดเวลาตายตัวได้โดยอัตโนมัติโดยใช้ตัวต้านทานภายนอก
อุปกรณ์ดังกล่าวรวมตัวแปลงเจ้าชู้ DC / DC ที่ให้ไดรฟ์ 100mA และโหลดไดรฟ์อื่น ๆ สำหรับแรงดันเกตของประตู 11V ชุดควบคุม 3.3V ภายในสามารถส่งได้ถึง 20mA ไปยังไมโครคอนโทรลเลอร์ แรงดันสูงภายนอกทรานซิสเตอร์กำลังสูงสามารถขับเคลื่อนเพื่อให้บรรลุความต้องการโหลดที่สูงขึ้น
คุณสมบัติของอุปกรณ์ยังรวมถึงการวินิจฉัยและการป้องกันที่ครอบคลุม เอาต์พุตข้อผิดพลาดสองรายการแสดงกระแสเกินแรงดันไฟฟ้าต่ำและอุณหภูมิสูงขึ้น โครงสร้างแพคเกจแผ่นโลหะแผ่นหลังของ QFN ให้ประสิทธิภาพการถ่ายเทความร้อนที่ดีเยี่ยมทำให้ชิปสามารถทำงานที่อุณหภูมิทางแยกสูงถึง 170 ° C
ลักษณะ:
วงจรขับเคลื่อนแบบเกทของสะพาน B6-NMOS
ช่วงแรงดันไฟฟ้าซัพพลายจาก 12V ถึง 72V (ลงไป 7V, สูงสุดถึง 76V);
Built-in 11V / 100mA DC / DC converter;
3.3V ไมโครโปรเซสเซอร์ให้กระแสสูงถึง 20mA และให้กระแสโหลดที่สูงขึ้นผ่านทรานซิสเตอร์เพิ่มภายนอก
กระแสไดรฟ์เกต 200mA รวมถึงฟังก์ชั่นการป้องกัน
ระบบตรวจจับ EMF ด้านหลัง
อุณหภูมิสูงสุดของจุดแยก = +150 ° C;
แอปพลิเคชันทั่วไป:
Elmos Semiconductor (elmos) ก่อตั้งขึ้นในปี 2527 มีความมุ่งมั่นในการพัฒนาและผลิตโซลูชั่นระบบโดยใช้เทคโนโลยีเซมิคอนดักเตอร์ที่มีทรัพยากรด้านเทคนิคที่หลากหลายและประสบการณ์การออกแบบ สาขาเทคนิคครอบคลุมสาขาของเทคโนโลยีสัญญาณผสมเทคโนโลยีการควบคุมมอเตอร์การตรวจจับและเทคโนโลยีออปโตอิเล็กทรอนิกส์และสามารถให้บริการออกแบบผลิตภัณฑ์ที่เหมาะสำหรับผู้ใช้ ผลิตภัณฑ์ส่วนใหญ่จะใช้ในยานยนต์การควบคุมอุตสาหกรรมอุปกรณ์การแพทย์ระบบรักษาความปลอดภัยและสาขาอื่น ๆ
